印度IRNSS系统由空间段、地面控制段和用户段组成。IRNSS系统结构示意图如图1所示。

图1  印度IRNSS系统结构示意图

　　IRNSS系统空间段由7颗位于GEO和GSO轨道的卫星组成。IRNSS系统的7颗卫星中，3颗采用GEO轨道，分别定位于东经34°、83°和132°。另外4颗采用GSO轨道，轨道倾角为29°，其中两颗位于东经55°，另外两颗位于东经111°，IRNSS系统星座位置见图2所示。IRNSS系统的设计星座覆盖范围为东经40至东经140°和南纬40°至北纬40°之间，可以为用户播发单频和双频信号,标准服务定位精度优于20m(95%)。

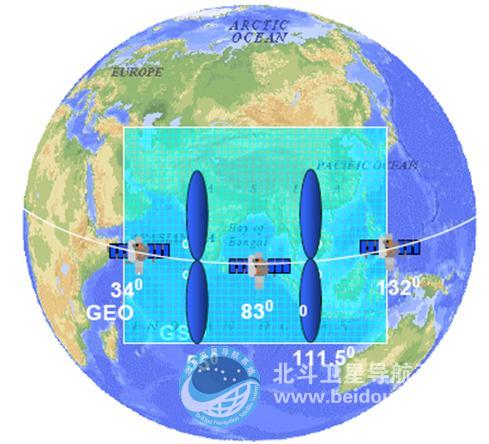

图2  IRNSS系统地面轨迹

　　IRNSS系统地面控制段由2个IRNSS系统导航中心(INC)，2个IRNSS卫星控制中心(SCC)，9个遥测、跟踪与上行站(IRTTC)，17个测距与完好性监测站(IRIMS)，2个IRNSS授时中心(IRNWT)、4个CDMA测距站(IRCDR)，IRNSS激光测距站(ILRS)和数据通信网络(IRDCN)组成，如图3。其中,2个IRNSS系统导航中心,一个主中心,一个备份中心,主中心位于印度的班加罗尔市；卫星控制设施包括IRNSS卫星控制中心以及遥测、跟踪与上行站等设施，被分置于哈桑和博帕尔两个城市；17个测距与完好性监测站中，印度本土有15个，印度境外有两个，分别位于毛里求斯和比亚克岛，如图4。

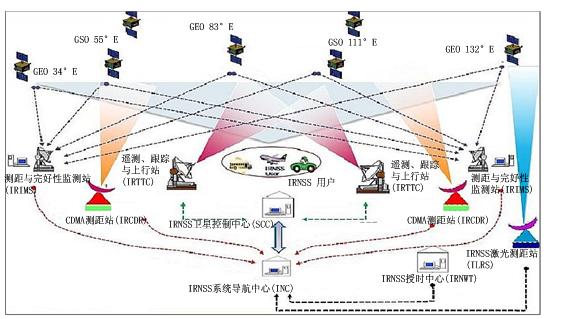

图3  IRNSS系统地面控制段结构

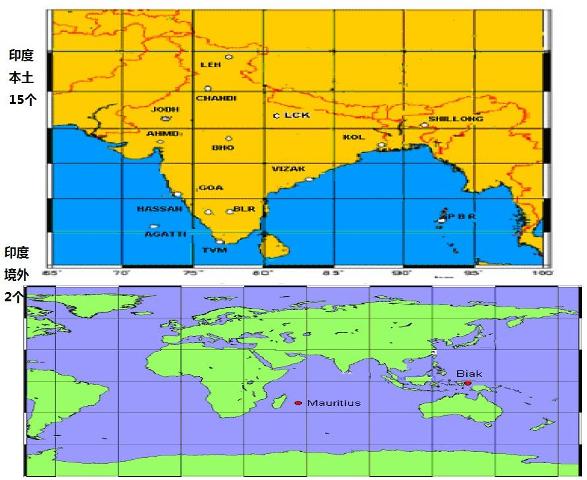

图4  IRNSS系统的测距与完好性监测站分布

　　（供稿 赵爽    编辑张翔）
